망체

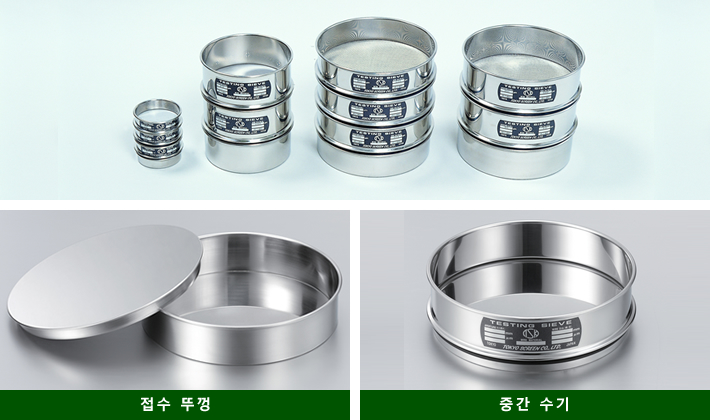

Test sieves 시험용 체 JIS Z 8801

망은 금속선을 직각으로 짠 것（평직）으로 한다고 규정되어 있으나, 당사에서는 공칭 눈금 2.36mm 이상을 체 눈의 어긋남을 방지하기 위해 미리 금속선에 굴곡을 만들어 짜는 플랫톱 직조를 적용했습니다. 공칭 눈금 45μm 이하의 체 망은 능직으로 해도 되는 것이 좋다고 규정되어 있습니다 만, 당사에서는 38μm 이하를 능직으로 하고, 2mm에서 45μm까지 평직하고 있습니다.

평직 금망

수직선과 수평선이 번갈아 교차하는 기본적인 직물의 그물망이 안정되어 있기 때문에 정확하며 효율적인 체가름이 가능합니다.

능직 금속망

수직선도 가로도 함께 2 개의 배열에서 각각 1 단 늦게 번갈아 교차하는 직물에서 미세한 그물망 직물에 적합한 굵은 선으로 제직 할 수있는 장점이 있습니다.

플랫톱 금망

거친 입자용·중간 입자에 적합한 직물에서 체 표면이 평활해지도록 플랫톱 처리된 선으로 제직하고 있습니다.

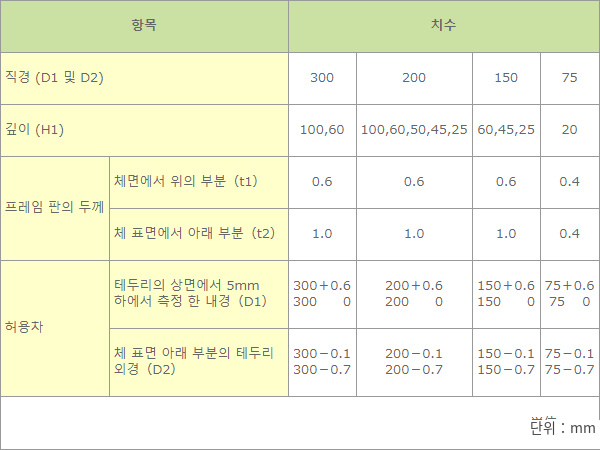

망체 프레임 치수

가격표 →

교정성적서 · 제조 검사 · 재검사에 대해

당사는 2016년 10월부터 ISO/IEC 17025 교정기관 인정을 지속적으로 유지하고 있습니다.
2020년에 기존의 교정 범위인 JIS Z 8801 시험용 체 프레임 (φ75·φ150·φ200·φ300) 이외에 기존 범위 밖이었던 JIS 규격 외 프레임 (φ50·φ100·φ203·φ250)과 눈금 13μm·16μm (20μm 상당의 허용차)도 교정할 수 있도록 인정 범위를 확대했습니다.
또한 신뢰성 높은 교정을 실시할 수 있는 체제가 갖추어져 2020년 11월 1일 이후 수주분부터 아래와 같은 방식으로 교정 업무를 실시하게 되었습니다.

① 교정성적서: 신품에 한함

• JIS Z 8801 규격 내의 눈금 및 프레임 치수
• JIS 규격 외 프레임(φ50, φ100, φ203, φ250 등)
• JIS 규격 외 눈금(13μm, 16μm)
<교정성적서 발행(ISO/IEC 17025 인정기관 / ILAC-MRA 심볼마크 표시)>

② 제조사 검사: 이미 납품된 제품 및 중고품
• JIS Z 8801 규격의 검사 방법에 따라 측정
• 눈금 검사서 발행

③ 재검사: 이미 납품된 검사서 또는 교정성적서가 첨부된 시험용 체
• JIS Z 8801 규격의 검사 방법에 따라 측정
• 눈금 검사서 발행

* 모든 서식에는 측정기의 교정성적서 또는 검사서와 트레이서빌리티 체계도가 첨부됩니다.
* 교정은 신품에 한합니다. 또한 검사·재검사의 경우 맡겨 주신 제품의 오염이나 손상이 심한 경우 접수를 거절할 수 있습니다.
* 프레임 치수는 최대 내경 φ300까지이며, 그보다 큰 제품은 교정 및 검사가 불가능합니다.
