試験用ふるい応用例 | 東京スクリーン株式会社

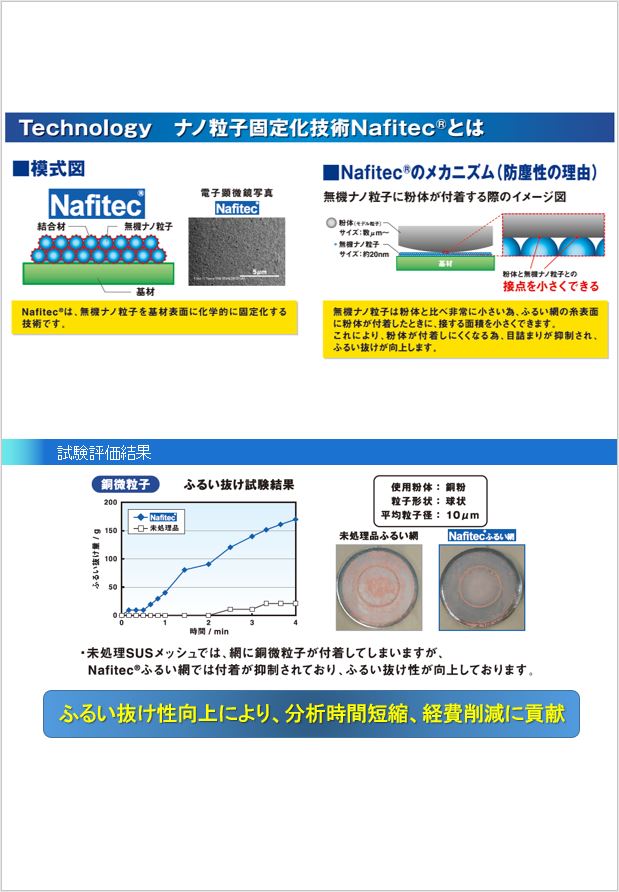

機能性無機ナノ粒子固定化技術・Nafitec®を施した試験用ふるいです。

ナノ粒子は、粉体と比べ非常に小さい為、ナノ粒子で構成されるNafitec®の表面に粉体が付着した時の接点を極端に小さくすることが出来ます。これにより粉体が付着しにくくなると考えられ、目詰まりの抑制やふるい抜け効率の向上に大きく寄与します。

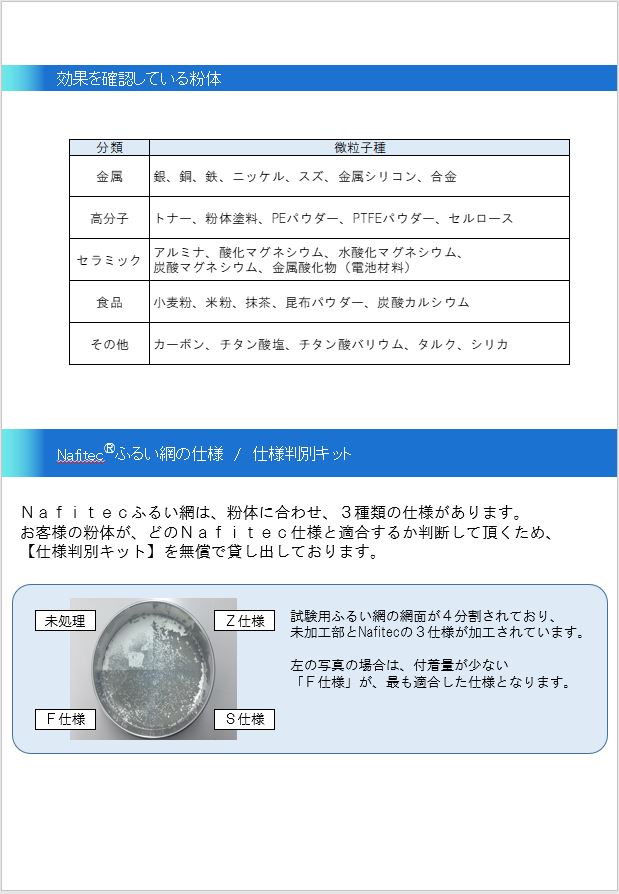

Nafitec®は、お客様のご使用になる粉体の性質を考慮し、3種類から選んでコーティングします。その為、事前に御打ち合わせ、サンプル試験等が必要になります。あらかじめご了承ください。

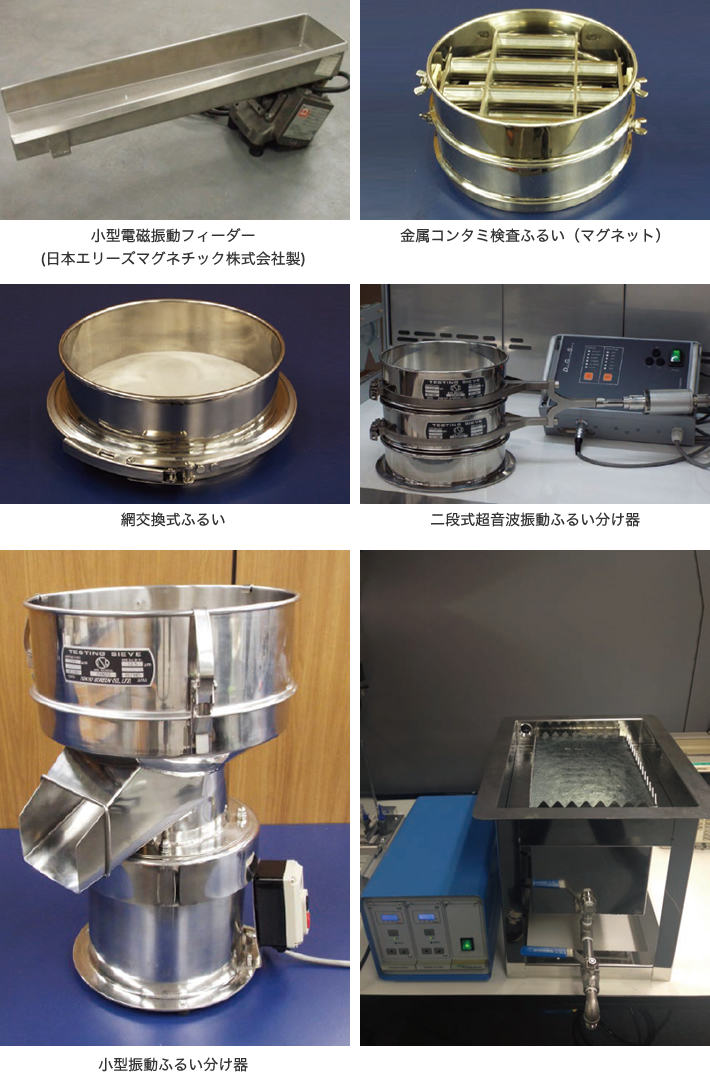

フード内での超音波振動ふるい分け器 使用例

超音波振動が液中に伝搬した際、液中にキャビテーション(無気圧の空包)が発生します。
キャビテーション気泡がワークに接触した際にその気泡が破裂し、そのエネルギーが汚れ・付着物を取去る事で超音波洗浄は行われます。

1 .大型の超音波洗浄曹では無く、流水の環境下でハンディータイプの超音波振動プレートを直接ふるい網の表面に接近させて超音波洗浄が可能です。大型洗浄曹の必要も無く、洗浄能力の高いスイープ振動を局所的に発生させる事が可能です。

2 .洗浄用プレートの周辺は一番振動が高く、キャビテーションの発生率が高い為、ふるい網の目詰まり汚れを除去するに必要な強力な洗浄効果が得られます。

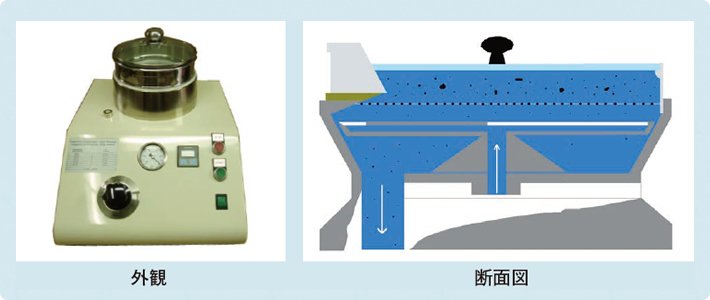

◆原理
任意のふるい目より小さな粒子はバキュ－ムクリーナーの負圧の力により強制吸引され、さらに外部からの吸引エアーがふるい目の洗浄エアーとして目詰まりを防ぎ分散効果を高めます。このエアージェット効果を使う事により、ふるい分けの難しかった粒子も最小20μm まで素早くふるい分けを行う事ができます。

◆特長
・専用JIS 規格ふるい(φ200mm）にて最小20μmまでふるい分け可能
・測定時間は1.5～2分間と素早く測定できる
・オプションとして微粉捕集サイクロンもある

◆仕様
材　質：アルミ/ステンレス
内蔵品：タイマー、差圧計
電　源：100V 50/60㎐ 10Am
付属品：アクリル製蓋、バキュームクリーナー（1kw 100V）
寸　法：幅450mm×奥行455mm×高さ240mm
重　量：32kg
オプション：専用JIS 規格ふるい（φ200mm）、電子天秤、微粉捕集用サイクロン
※仕様は予告なく変更する事がございますのでご注文時にはご確認下さい。

◆適応
医薬品、食品、化学品、粉体塗料、トナー、化粧品、農薬、木粉、金属粉、その他セメント測定用や日本薬局法に対応。
